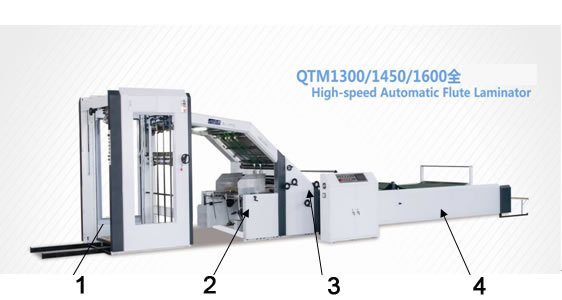

1. Верхний податчик бумаги
2. Нижний податчик бумаги
3. Фасадное ламинирующее устройство
4. Узел прессования и сбора картона

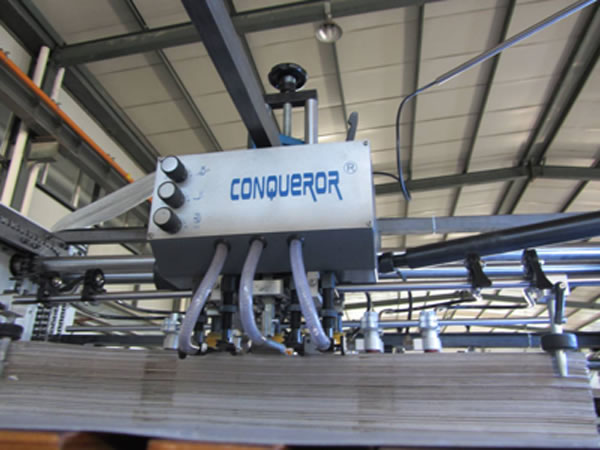

1. В ламинаторе для гофрированного картона используется высокоскоростное устройство подачи бумаги, приобретенное у известного поставщика в Китае. Особенностями машины для ламинирования производства нашей компании являются: широкая область применения, простота эксплуатации и удобное обслуживание подающего устройства.
A. Максимальная расчетная скорость устройства подачи бумаги достигает 16000 шт./час, а максимальная скорость этой линии по производству упаковочного материала составляет 11000 шт./час.
B. Продуманный дизайн: двухслойная резина для разделения бумаги и однослойная резина для подачи бумаги эффективно предотвращают возникновение многократной подачи бумаги.
C. Высокая скорость и стабильная работа, низкий уровень шума.

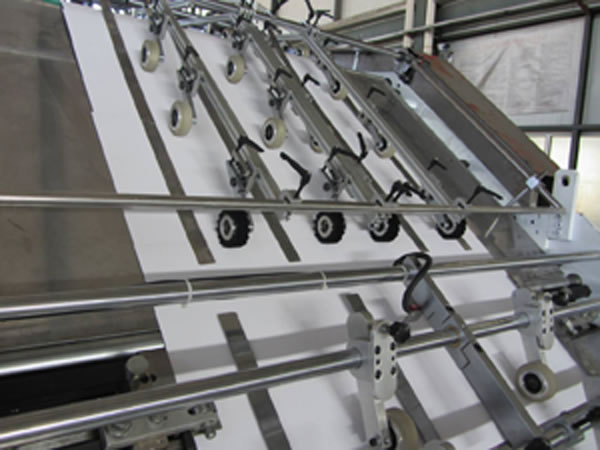

2. Устройство поверхностной подачи бумаги высокоскоростного автоматического ламинатора с желобками применяет режим подачи бумаги внахлест. По сравнению с интервальной подачей скорость подачи бумаги снижается, что обеспечивает плавную подачу бумаги. Кроме того, можно исключить соскребание бумаги. Такая схема подачи бумаги особенно подходит для бумаги с негладкой поверхностью, поскольку верхняя бумага помогает сгладить нижнюю бумагу, избегая отключения, вызванного короблением бумаги.
Подача бумаги
3. Для высокоскоростного автоматического ламинатора с желобками разработан вспомогательный механизм подачи бумаги, обеспечивающий непрерывную подачу бумаги во время работы. Такая конструкция способствует высокой эффективности работы нашего оборудования.

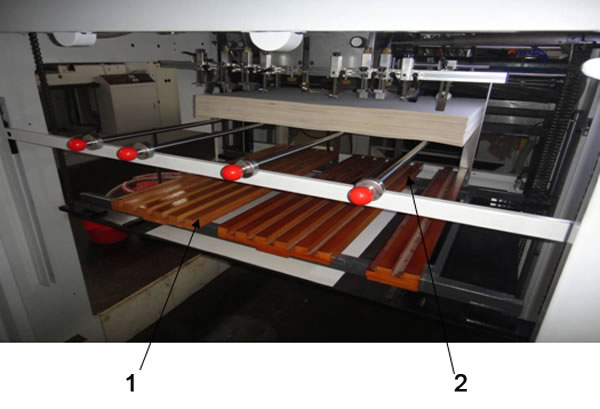

1. Основное устройство подачи бумаги
2. Вспомогательное устройство подачи бумаги
4. Боковая прокладка
A. Этот высокоскоростной автоматический ламинатор оснащен маховиком и ручным рычагом для общей и точной регулировки в зависимости от ширины поверхности бумаги.

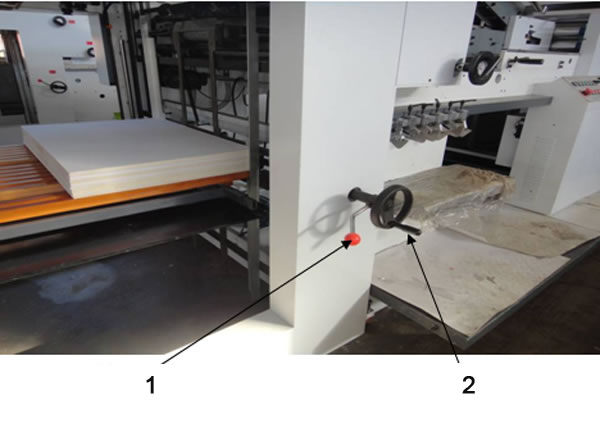

1. Рычаг регулировки бокового увода
2. Маховик для общей регулировки ширины поверхности бумаги.
B. Положение гофрированного картона можно отрегулировать с помощью маховика высокоскоростного автоматического ламинатора в зависимости от размера картона. Оператор может легко получить требуемый размер на основе показаний цифр на маховике.

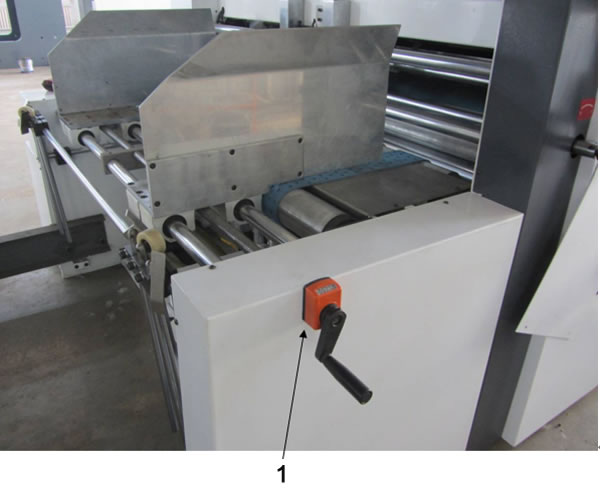

1. Рычаг с цифровым обозначением для регулировки ширины подложки.

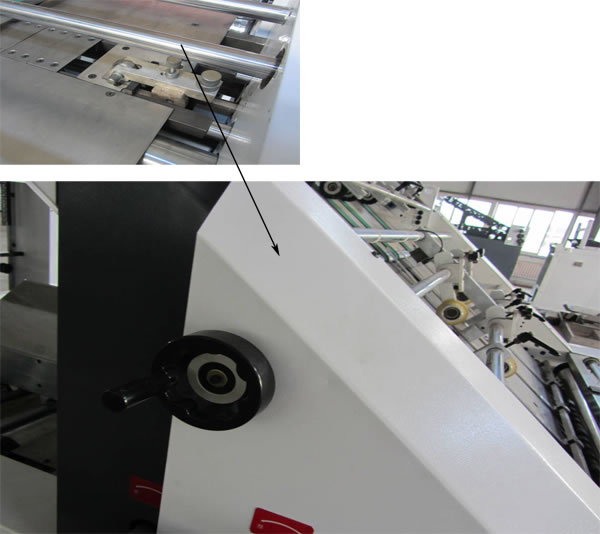

C. Боковая планка установлена на блоке управления и трансмиссионной части. Она предназначена для лёгкой регулировки перед ламинированием, что обеспечивает максимальную точность боковой кромки.
В случае, если требуется точная регулировка после ламинирования поверхностной бумаги и бумаги-подложки, для регулировки можно использовать этот маховик. Поверхность бумаги будет перемещаться по горизонтали на 1,75 мм за каждый оборот.
5. Для производства бумаги с различной поверхностью и бумажной подложки регулировка давления и количества клея могут быть легко выполнены с помощью маховика. В зависимости от модели и толщины гофрированного картона оператор может напрямую повернуть маховик на соответствующую цифру. Этот дизайн экономит много времени для пользователей.

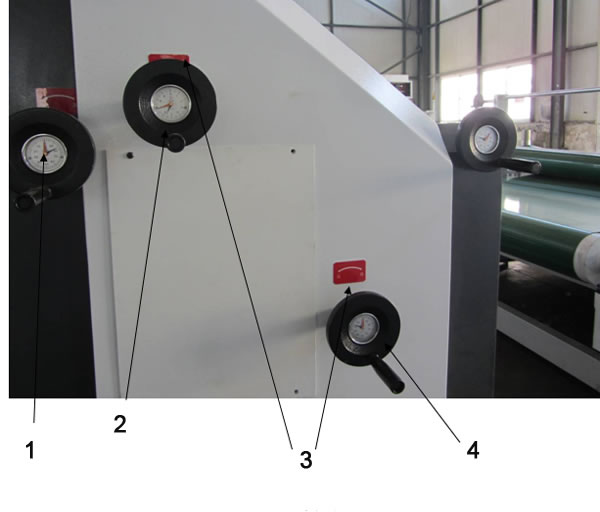

1. Циферблат
2. Маховик для регулировки количества клея
3. Индикация направления
4. Маховик для регулировки толщины бумаги

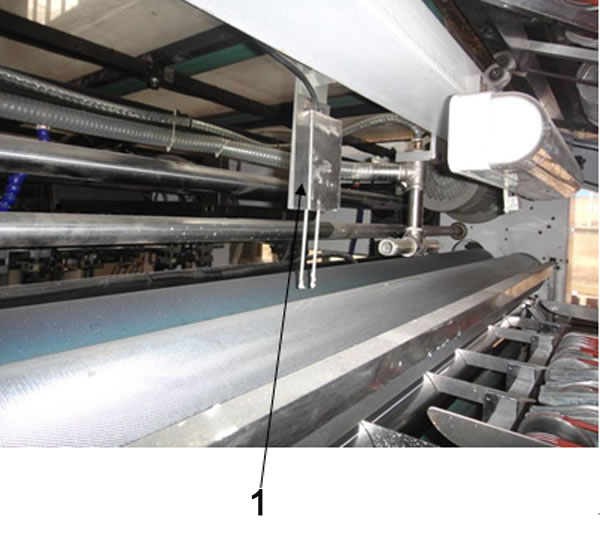

6. Импортный регулятор уровня для автоматической системы подачи клея: на устройство подачи бумаги подаётся сигнал, если в бочке осталось мало клея.
1. Автоматическая система подачи клея
7. На прижимном конвейере установлено защитное устройство для сокращения отходов.

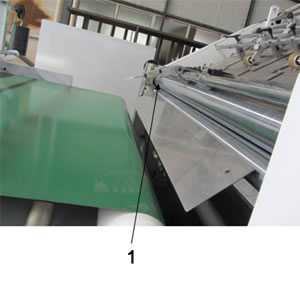

1. Переключатель детектора сбора бумаги
8. Для устройства желатинизации имеется комплект специального валика для смачивания и очистки от грязи бумажной подложки. Регулируя количество воды, можно получить картон с оптимальной гладкостью.

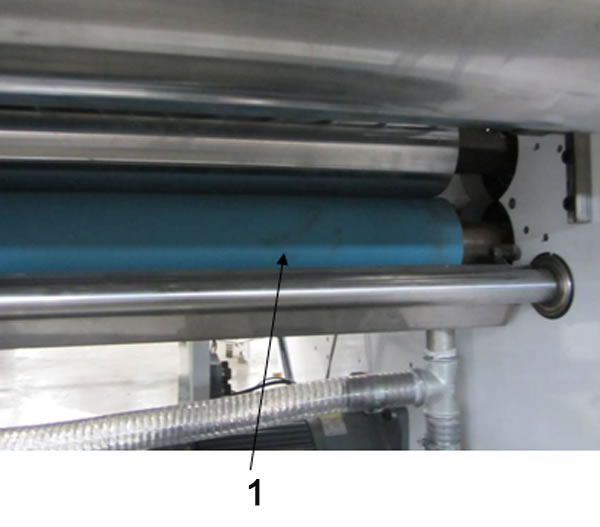

1. Ролик для очистки и смачивания бумажной подложки.
9. Анилоксовый валик для желатинизации высокоскоростного автоматического ламинатора с желобками изготовлен по специальной технологии обработки, обеспечивающей экономию клея. Взяв, к примеру, белый клей, минимальное количество наносимого клея составляет около 30 г/м2, что на 5-10 г меньше, чем у других валиков. Специальная технология обработки позволяет избежать скручивания бумаги.

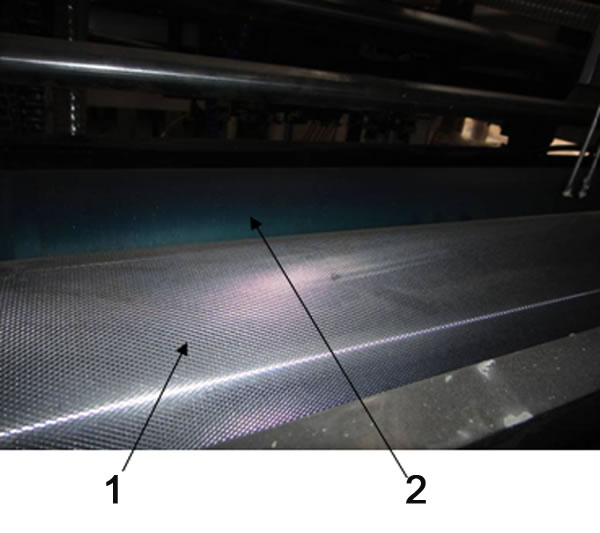

1. Анилоксовый валик для клейстеризации
2. Дозирующий валик
10. На наше оборудование установлены подшипники NSK для ключевых частей и подшипники от известной группы C&U для некритических частей лаимнатора. При сборке подшипника мы учитываем каждую деталь.

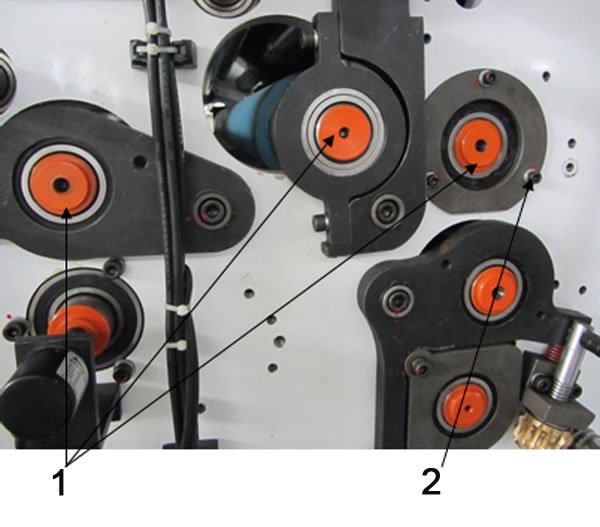

1. Импортные подшипники
2. Маркировка винтового крепления
Если вы заинтересованы в нашем оборудовании и хотите узнать о нем больше, пожалуйста, свяжитесь с нами.
