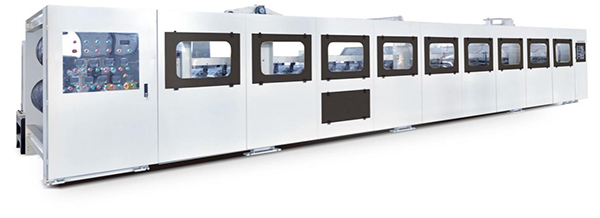

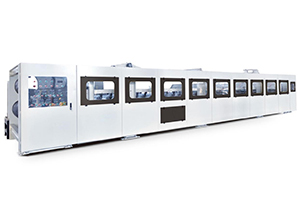

Гофроагрегат для производства трёхслойного гофрокартона

Гофроагрегат для производства трёхслойного гофрированного картона изготовлен из высокопрочного швеллерного железа, что обеспечивает устойчивую конструкцию, красивый внешний вид и стабильность работы при высокой скорости хода. В агрегате используются цельные перекрестные соединения. Для увеличения давления используется прессующий валик или нажимная пластина.

Нагревательные плиты гофроагрегата для производства трёхслойного гофрокартона изготовлены в соответствии с национальным стандартом безопасности. Их поверхность прошла прецизионное шлифование и жесткое хромирование. Внутренняя S-образная структура воздушного потока повышает расходное отношение пара. Стальная сварная арматура предотвращает деформирование плиты. Кроме того, нагревательные плиты оснащены отдельным устройством для регулирования температуры или дополнительным цифровым дисплеем для индикации температуры. Входное и выходное отверстия паропровода имеют S-образную форму, что поддерживают стабильную температуру нагревательной плиты. Количество устанавливаемых нагревательных плит может быть выбрано ​​в зависимости от скорости работы и количества слоев изготавливаемого гофрокартона.

Секция охлаждения и секция нагрева гофроагрегата оснащены специальным прижимным валиком для проведения стойкого ламинирования и плавного формирования. Прессующий валик секции нагрева оснащен устройством гидравлического подъема для устойчивой, безопасной и надежной эксплуатации. Кроме того, секция склеивания оснащена устройством парового подогрева.

Верхняя хлопчатобумажная лента гофроагрегата оснащена устройствами для автоматического и ручного выправления искривлений, а также пневматическим и ручным устройствами для натяжения. А нижняя хлопчатобумажная лента оснащена устройством натяжения и автоматическим устройством выправления искривлений.

Приводная секция гофроагрегата оснащена износостойкой сетчатой ​​резиной для снижения вероятности проскальзывания ленты и улучшения стабильности работы. Эта машина также оборудована отдельной коробкой редуктора и зубчатым приводом с герметичной масляной ванной.

Технические параметры гофроагрегата для производства трёхслойного гофрокартона
Расчетная скорость: 120/180/220м/мин
Рабочая ширина: 1400-2500мм
Прижимной ролик: Φ70мм
Несущий ролик: Φ70мм
Ведомый ролик длинной ленты: Φ320мм
Задний ведомый ролик длинной ленты: Φ215мм
Ролик корректировки направления длинной и короткой лент: Φ100мм
Передний и задний направляющий ролик: Φ100мм
Ручной натяжной ролик: Φ100мм
Гидравлический натяжной ролик: Φ100мм

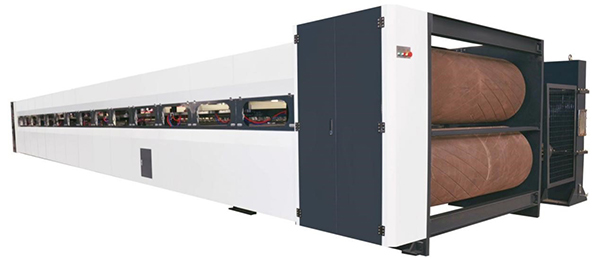

Máquina corrugadora de cartón por doble cara

Основной блок передач с независимым приводом (опционально)
Гофроагрегат для производства трёхслойного гофрокартона опционально может быть оснащен основным блоком передач с независимым приводом. Приводная коробка использует зубчатою передачу со скрещивающимися осями. Она изготовлена из высококачественной легированной стали. Помимо термической обработки поверхности передачи, также осуществляется шлифовка боковой поверхности зуба. Данная передача имеет низкий уровень шума и большой крутящий момент. Кроме того, также используется прямая двухвальная передача и большая шестерня для обеспечения стабильной и надежной работы при высокой скорости хода. Главная передача оснащена двигателем переменной частоты с широким диапазоном регулировки. Кстати, шариковый подшипник смазывается при помощи масляного насоса, а для смазки зубчатого колеса осуществляется автоматическое разбрызгивание.

Компания мы является профессиональным производителем гофроагрегата для производства трёхслойного гофрокартона в Китае. Мы предоставляем широкий ассортимент продукции, в том числе машину для ламинирования, полностью автоматическую машину для склеивания, гофроагрегат для производства трехслойного гофрокартона и многое другое.
