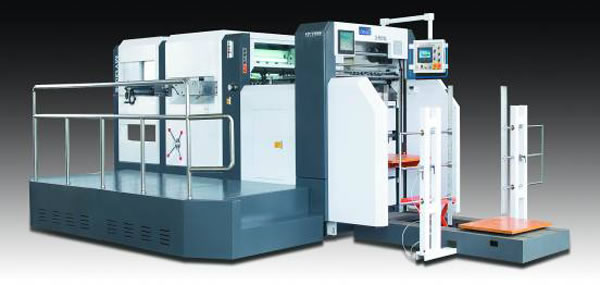

Полуавтоматическая высекальная машина
Структурные особенности
1. Высокая Скорость
На полуавтоматическую высекальную машину установлен частотный контроллер для достижения бесступенчатого ускорения скорости. Максимальная скорость может достигать 4500 резов в час. Обычно, в зависимости от качества картона, высекальная машина для картона работает со скоростью от 3600 до 4000 резов в час. Для картона хорошего качества рабочая скорость может составлять максимум 4200 резов в час.
2. Высокая Безопасность
Как показано на рисунке, подача картона осуществляется с задней части машины, что предотвращает травмирование операторов. Кроме того, установка и регулировка высекальной пластины может осуществляться с внешней стороны секции высечки. Датчик и детектор установлены специально для того, чтобы машина не запустилась во время регулировки высекальной пластины.
Помимо секции высечки, датчики или бесконтактные выключатели также устанавливаются на окне секции высечки полуавтоматической высекальной машины, обеспечивая общий контроль за состоянием работы картонорезательной машины.
3. Удобство операций
Простая в использовании панель управления, которая показывает рабочее состояние машины, а также неисправности для помощи оператору. Для удобства оператора также установлена камера для наблюдения за состоянием работы на участке транспортировки картона.
Технические характеристики
| Модель | Ед. изм | MY1500E | MY1300E |
| Макс. размер бумаги | мм | 1500×1100 | 1300×960 |
| Мин. размер бумаги | мм | 400×400 | 400×400 |
| Макс. размер высечки | мм | 1480×1080 | 1280×940 |
| Макс. скорость | листов/ч | 4500 | 4500 |
| Макс. рабочее давление | тонна | 300 | 300 |
| Макс. толщина бумаги | мм | 7 | 7 |
| Точность высечки | мм | ±0.5 | ±0.5 |
| Суммарная мощность | кВт | 21 | 17 |
| Общий вес | тонна | 14.5 | 13.5 |
| Общий размер | мм | 7800×4600×2205 | 7250×4100×2145 |
Конструкция
Главные части
Основными частями являются пьедестал, подвижная платформа, верхняя платформа и стеновая панель машины. Основание изготовлено из серого чугуна HT200, подвижная платформа изготовлена из ковкого чугуна QT 42-10. Для стеновой панели используется высококачественная сталь А3.

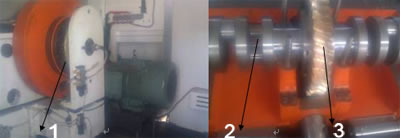

Основной привод
1. Пневматическая муфта
2. Червячный вал
3. Червячная передача
Главный привод полуавтоматической высекальной машины состоит из двигателя Siemens мощностью 11 кВт, пневматической муфты, червячного вала и червячной передачи, что обеспечивает стабильное выходное давление более 300 тонн. Червячный вал изготовлен из стали 40Cr, обработанной по технологии закалки. Червячная передача изготовлена из медного сплава ZQAL9-4, имеет твёрдость до HRC 45-50. Подшипник нашей машины – SKF. Втулка изготовлена из медного сплава ZQSn6-6-3.

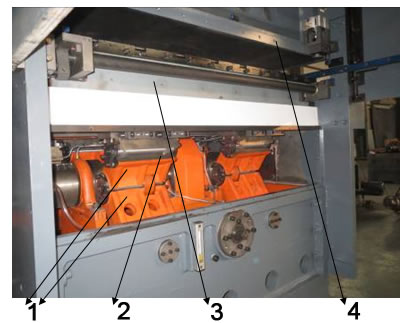

Высечка и биговка
1. Маятник
2. Вал маятника
3. Подвижная платформа
4. Верхняя платформа
Высекальная плита для полуавтоматического высекального станка изготовлена из 7 мм 75 Crl. Сталь данного типа отличается лучшей твердостью и более длительным сроком службы, чем марганцевая плита.
Устройство для транспортировки досок
Трехкамерное устройство прерывистого позиционирования
Внутренняя структура
Втулка
Пожалуйста, свяжитесь с нами для получения дополнительной информации о технических параметрах оборудования для резки картона.
