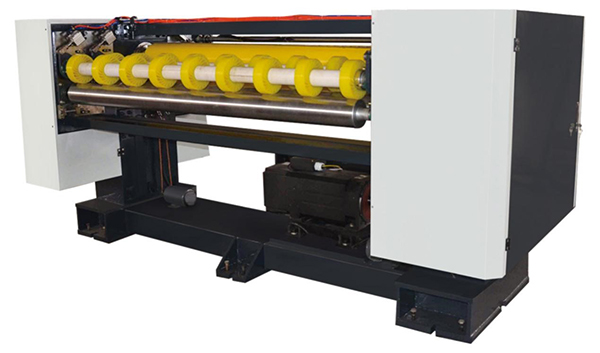

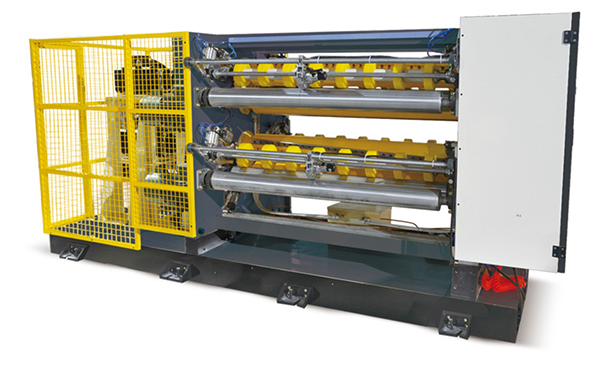

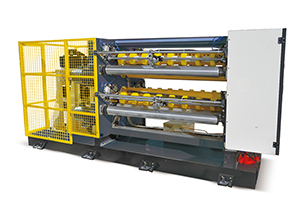

Станок для спиральной резки гофрированного листа RC-15 NC имеет расчетную скорость 150 м/мин и длину реза от 500 мм до 9999 мм, а также точность реза до ±0,5 мм на постоянной скорости и ±1 мм на понижающейся скорости. Его расположение в производственной линии показано на схеме ②.
Технические характеристики
Рабочая ширина (мм)
1200 - 2200
Расчетная скорость (м/мин)
100, 150
Длина резки (мм)
500-9999
Точность резки (мм)
± 1 мм (при постоянной скорости)
Структурные особенности
Стандартная конструкция CE, подвергшаяся строгим испытаниям промышленного класса NC, что гарантирует качество, стабильность и долгий срок службы.
Тормозная система имеет конструкцию с рекуперацией энергии, что обеспечивает экономию энергии более 30% для преодоления нестабильности питания на заводах.
Система функционирует с автоматической функцией отслеживания, чтобы предотвратить ненормативное использование материала и повреждения в результате неправильной работы.
Компьютер может автоматически регулировать ускорение резки листа в соответствии со спецификациями листа и скоростью, а также автоматически отслеживать скорость передачи листа, чтобы быть в режиме онлайн.
999 шаблонов могут храниться для автоматического или ручного изменения процесса производства.
Вал изготавливается на полностью автоматическом обрабатывающем центре для обеспечения высокой точности и стабильной работы на высокой скорости.
Шестерня изготовлена из высококачественной легированной стали и обработана закалкой, цементацией и шлифованием до твердости до HRC58-60°.
Система смазки с автоматическим циклом масляного насоса используется для обеспечения высокой точности трансмиссии. Масляный насос и фильтр сочетаются с двумя наборами медных трубок, расположенных рядом с каждой шестерней, для гарантии стабильной подачи масла, смазки и охлаждения. Кроме того, имеется система защиты от пониженного напряжения, благодаря которой лезвия перестают работать, пока работает реле, для предотвращения повреждения шестерни из-за отсутствия давления масла.
Схема линии по производству трехслойного гофрированного картона
