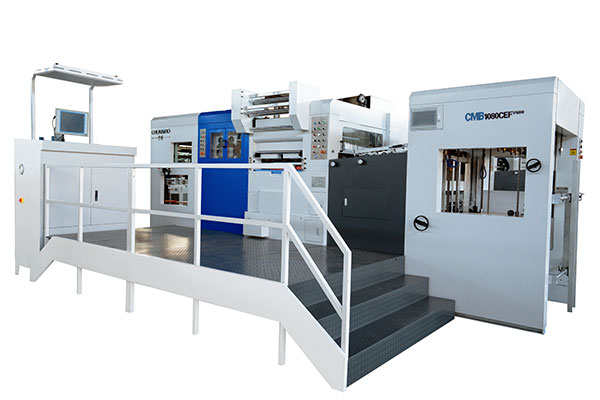

Машина для высечки, тиснения и горячего тиснения фольгой

Эта машина предназначена для изготовления высококачественных картонных листов посредствам технологий тиснения и горячего тиснения фольгой после высечки. Данная машина станет идеальным выбором для производителей красивой и качественной упаковки из картона.

Технические характеристики

Модель	CMB800CS	CMB1080CEF	CMB1300CEF
Макс. размер листа (мм)	810x620	1080x780	1300x780
Мин. размер листа (мм)	400x290	400x360	400x360
Макс. размер высечки (мм)	800x610	1060x760	1280x760
Макс. размер штамповки (мм)	790x600	1020x720	1240x720
Макс. высота подачи (мм)	1300	1500	1500
Макс. высота сбора (мм)	1100	1500	1500
Рулон алюминиевой фольги	3 (в длину) 2 (по горизонтали)	3 (в длину) 2 (по горизонтали)	3 (в длину) 2 (по горизонтали)
Макс. длина фольги (мм)	600 (в длину) 790 (по горизонтали)	720 (в длину) 1020 (по горизонтали)	720 (в длину) 1240 (по горизонтали)
Зона нагрева	12	12	16
Температура штамповки (°C)	40-200	40-200	40-200
Температура штамповки (°C)	Φ195/3 сердечника , Φ100/1 сердечник	Φ195/3 сердечника, Φ100/1 сердечник	Φ195/3 сердечника, Φ100/1 сердечник
Толщина листа (мм)	Картон 0,1 – 1,5 Гофрокартон ≤4	Картон 0,1 – 1,5 Гофрокартон ≤4	Картон 0,1 – 1,5 Гофрокартон ≤4
Макс. скорость высечки (шт/час)	6500	7000	6000
Макс. скорость штамповки (шт/час)	6000	6000	5000
Макс. скорость тиснения (шт/час)		5000	5000
Точность высечки (мм)	±0.1мм	±0.1мм	±0.1мм
Размер захвата (мм)
Макс. давление (Т)	300	600	600
Общая мощность (кВт)	39	63.5	75
Вес (т)	16	23	25

Структурные особенности

Емкость в 600 тонн подходит как для тиснения, так и для штампования.

Питатель имеет 4 присоски для подъема и 4 юнита для подачи материала.

Предварительный штабелер и основной и вспомогательный механизм подачи предназначены для обеспечения непрерывной подачи материала, без остановки.

Четыре электрических датчика соединены с четырьмя переключателями волоконно-оптических детекторов.

Боковой датчик вытягивается и сочетается с волоконно-оптическим детектором.

Трехходовой кулачковый механизм прерывистого индексирования обеспечивает стабильную работу зубчатой рейки.

Рама штампа и стальная пластина зафиксированы с помощью пневматики для точного определения местоположения материала.

Давление подъема отображается на дисплее для автоматической регулировки.

Машина оснащена 5 роликами из фольги для горячего тиснения. 3 установлены продольно и 2 горизонтально.

Цепь зубчатого ряда обрабатывается с предварительным растяжением для обеспечения высокой точности.

Зубчатая рейка изготовлена из высокопрочного авиационного алюминиевого сплава с микрорегулируемым расположением.

Машина разработана с принудительным самосмазывающимся устройством постоянной температуры для автоматического тестирования расхода масла. При необычном давлении масла, данный механизм останавливается.

Машина оснащена системой продувки с воздушным резервуаром, обеспечивающим продувку, прессование и разделение.
