Структурные особенности

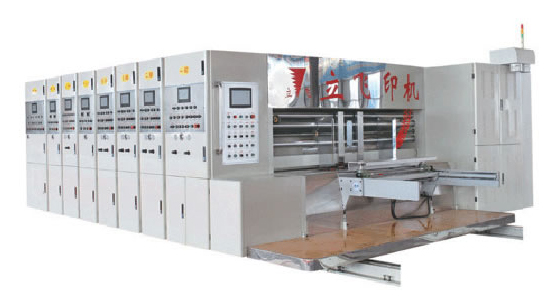

- Машина для печати и высечки специально разработана для обеспечения высокой скорости, высокой точности, высокой эффективности, высокой надежности и высокой безопасности печати и высечки картона.
- ПЛК, человеко-машинный интерфейс промышленного класса и преобразователь частоты в качестве основной части электрической системы управления обеспечивают интеллектуальную и быструю организацию операций.
- Для обеспечения высокой безопасности принтер и высекальный пресс оснащены функцией голосового оповещения, чтобы напомнить операторам о рабочем состоянии и о неисправностях
- Произведенное по запатентованной технологии устройство транспортировки картона для печатной и высекальной машины требует небольшого давления во время работы. Комбинация устройства транспортировки картона и вакуумной системы всасывания печатной секции способствуют устранению деформации картона, что в целом обеспечивает высокую точность печати.
- На наше оборудование для обработки картона установлен передаточный механизм из легированной стали 20GrMnTi с классом точности до 6 и твёрдостью HRC58-62.
- В системе подачи чернил печатной и высекальной машины используется ракель закрытого типа MAGIC.
- Эта машина для печати и высечки оснащена пневматическим двунаправленным мембранным насосом для подачи и выпуска чернил. Такая конструкция обеспечивает экономию чернил и удобную очистку насоса.
- Основная стеновая панель машины изготовлена из серого чугуна HT250 толщиной 60 мм с использованием технологии искусственного старения. Она обладает высокой прочностью и точностью.
Конфигурации
Операционная система, управляемая компьютером
- Панель управления машины для печати и высечки оснащена 10,4-дюймовым цветным интерфейсом для простого, удобного, быстрого и точного управления блоком транспортировки картона, принтером, полировальным устройством и оборудованием для высечки. Кроме того, для каждого набора устанавливается один 7-дюймовый цветной сенсорный экран для отображения данных. Современный интерфейс, а также ручная и электронная операционная система управления значительно облегчают эксплуатацию оборудования.
- Устройство транспортировки картона, принтер и устройство высечки возвращаются в нулевое положение электродинамическим способом. Для экспериментального производства и позиционирования для совмещения цветов требуется всего несколько кусков картона, что существенно снижает отходы картона.
- Если машина открыта для очистки или замены формы, машина автоматически вернется в исходное положение после завершения замены или очистки.
- Наши печатные и высекальные машины поддерживают предварительную настройку операций. Размер картона можно ввести в компьютер с помощью сенсорного экрана.
- Эта машина имеет функцию хранения данных. Текущие данные обработки могут быть сохранены с серийными номерами. В общем машина способна хранить информацию о 999 операций, что обеспечивает удобство работы и экономию времени на производство в будущем.
- Работой анилоксового вала можно управлять. Анилоксовые валы для печатно-высекальной машины, которые не требуются для производства картона, не изнашиваются, тем самым экономя время на очистку неиспользуемого валика. Ролик будет последовательно подниматься, и опускаться вместе с включением и выключением подачи бумаги, эффективно улучшая скорость оборудования.
- Время обрезки картона и интервал обрезки бумаги можно настроить в зависимости от ситуации.
- На главном экране отображается заранее установленный объем операций и количество готовой продукции. В случае невыполнения операции, оператору будет отправлен сигнал - подача бумаги автоматически прекратится.
- «Круиз-контроль». Скорость производства может составлять 30, 60 или 90 штук в минуту. Кроме того, с помощью главного компьютера можно осуществить запуск, остановку, ускорение и замедление операций.
- Управление режимом работы реализуется с помощью одного касания на сенсорном экране.
Система транспортировки картона (один комплект)
Система транспортировки картона использует механизм подачи картона без давления (запатентованный продукт), чтобы гарантировать отсутствие повреждений и деформации, вызванных резиновым валом и анилоксовым валом.
Система подачи картона с вакуумным всасыванием обеспечивает эффективную и точную подачу различных видов гофрокартона и деформированного картона из передней части машины. Объем воздуха и давление воздуха в печатно-высекальной машине можно регулировать в зависимости от размера и условий коробления картона для снижения затрат и экономии энергии. Левая и правая перегородка, а также задний стопор управляются системой ПЛК. Кроме того, высота и ширина картона могут быть заданы заранее и в последствии отрегулированы.
1. Включение-выключение машины
Включение и выключение машины осуществляется электрически. Вал трансмиссии оснащён фрикционной муфтой, с помощью которого можно избежать повреждений машины из-за неправильной эксплуатации. Кроме того, установлен аварийный выключатель для внутреннего контроля движения машинного агрегата, обеспечивающий безопасность оператора.
2. Система сбора пыли
Машина для печати и высечки оснащена параллельным обеспыливающим механизмом, что позволяет производить полно точечную печать и сетчатую трафаретную печать. Кроме того, сокращается время простоя машины и очистка формы.
Принтер (6 комплектов)
1. Вакуумная система транспортировки картона обеспечивает точное позиционирование и печать на картоне.
2. Точная система управления печатной и высекальной машиной способна регулировать зазор подачи краски, зазор надпечатки и осевое положение. Регулирование может осуществляться на системе ПЛК с цифровым дисплеем. Используя ПЛК, система управления предлагает минимальную скорость регулировки 0,1 мм.
3. Благодаря ракелю закрытого типа MAGIC и керамическому анилоксовому валику можно значительно улучшить эффект одноцветной трафаретной печати и многоцветной печати. Кроме того, возможна точная печать.
4. Ведущее колесо специального корпуса трансмиссии печатно-высекальной машины обработано с помощью технологии керамической полировки для обеспечения хорошей устойчивости к истиранию. Усиленный коэффициент трения обеспечивает точную передачу цвета.
5. Воздушный поток и давление воздуха контролируются преобразователем частоты и могут регулироваться в зависимости от размера картона и условий коробления для сохранения энергии.
Технические характеристики
Наименование | Ед. измерения | Спецификации |
2200 | 2400 | 2600 | 2800 | 3000 |
Макс. размер бумаги | мм | 1200×1900 | 1200×2100 | 1200×2300 | 1200×2500 | 1200×2700 |
Макс. область печати | мм | 1200×1800 | 1200×2000 | 1200×2200 | 1200×2400 | 1200×2600 |
Макс. размер бумаги для пропускной подачи | мм | 1400×1900 | 1400×2100 | 1400×2300 | 1400×2500 | 1400×2700 |
Макс. глубина слота | мм | 300 |
Мин. размер бумаги | мм | 400×800 |
Мин. прорезь | мм | 130×130×130×130 (прямое направление) |
Стандартная толщина формы | мм | 7.2 |
Толщина картона | мм | 3-10 |
Точность надпечатки | мм | ±0.5 |
Точность долбления и высечки | мм | ±1 |
Скорость машины | шт/мин | 200 | 180 | 160 |
Рабочая скорость | шт/мин | 160 | 120 | 120 |
Общая мощность (6 цветов) | кВт | 110 | 120 | 120 |
Масса | тон | 36 | 38 | 40 | 42 | 44 |
Если вы заинтересованы в нашем оборудовании для упаковочных материалов и хотите узнать о нем больше, пожалуйста, свяжитесь с нами.
