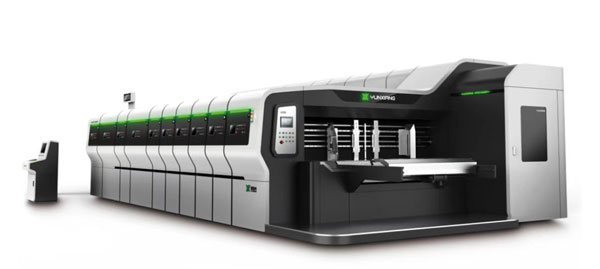

Эта машина состоит из блоков подачи, печати, прорезания, высечки и укладки, которые могут одновременно выполнять 3-слойную или 5-слойную листовую печать, выдалбливание, прорезание и снятие фаски.
Структурные особенности
- На систему привода установлены большие спиральные шестерни для малошумной и стабильной работы. Все шестерни изготовлены из легированной стали 20CrMnTi и отшлифованы, обработаны смазкой с закрытым распылением.
- Каждое устройство на данной машине включается и выключается и снабжено сигнальным звонком. Звонок непрерывно звонит во время включения или выключения для обеспечения безопасности оператора. Включение-выключение двигателя обеспечивается муфтой крутящего момента для уменьшения негативного воздействия из-за неправильной работы.
- Каждый блок пневматически блокируется и крепится с помощью общего запирающего устройства для хорошей интеграции блоков и направляющих. Когда цилиндр не заблокирован, главный двигатель не может быть запущен, а когда главный двигатель работает, цилиндр не может быть открыт. Приводная система находится в режиме автоматического торможения, что обеспечивает первоначальное положение передачи после отделения агрегата.
- Каждый блок спроектирован с автоматической системой возврата первоначального значения для правильной регулировки при пробном запуске нескольких листов, для уменьшения отхода листов.
- Машина имеет особую конструкцию модуля.
- На данную машину установлены высококачественные подшипники.
- На машину установлен частотный главный двигатель для обеспечения надежной эксплуатации.
- Контактор, реле, кнопка и другие низковольтные электрические детали производства France Schneider.
Компьютерные операции
Блок подачи находится под управлением ПЛК. Блок высечки согласован с централизованной системой управления для достижения поэтапного переключения, включения-выключения вентилятора и основной машины и подачи, расположения долбежных лезвий и т.д.
- Возврат к нулю или стирание формы из памяти: если требуется очистка или изменение формы, машина может автоматически вернуться к исходным настройкам после подключения машины.
- Управляемый подъем анилоксового валика: когда печатающее устройство не работает, вы можете управлять опусканием анилоксового валика без необходимости очистки чернильного валика.
- Возврат местоположения: машина может вернуться в прежнее местоположение.
Технические характеристики
- Внутренняя ширина: 3000 мм
- Расчетная скорость: 240 шт./мин
- Скорость работы: 0-220 шт./мин
- Максимальный размер подачи: 2750 мм × 1200 мм
- Размер подачи скипа: 2750 мм × 1500 мм
- Максимальный размер печати: 2600 мм × 1200 мм (печатная форма входит в комплект)
- Минимальный размер подачи: 350 x 650 мм
- Минимальный размер прорези (положительный): 140x140x140x140 мм, (отрицательный): 280x80x 280x80 мм
- Глубина канавки: 80 мм
- Стандартная толщина печатной формы: 4-7,2 мм
- Точность печати внахлест: ≤±0,5 мм/юнит
- Максимальный размер высечки: 2600 мм × 1200 мм
- Мощность главного двигателя (кВт): 37-45 (пятицветный)
- Толщина основной стенки: 60 мм
